P4: Résolution de labyrinthe par les graphes
Propriétes des labyrinthes
Nous nous intéresserons seulement à des labyrinthes rectangulaires composés de n lignes et m colonnes sur une grille régulière composée de n×m cellules. Chaque cellules comportant 4 côtés dont chacun peut être ouvert ou fermé (présence d'un mur).
- Deux cellules sont consécutives si elles partagent un côté.
- Un chemin dans un labyrinthe est une suite finie de n cellules où chacune est consécutive avec sa suivante.
- Un labyrinthe est dit parfait s'il existe un et un seul chemin connectant 2 cellules.
Exemple 1 Exemple 2 Exemple3 Chemin plusieurs chemins parfait
Question
Montrer que pour un labyrinthe rectangulaire de n lignes et m colonnes le nombre maximal de murs internes fermés est : \(2nm - n - m\)
Création d'un labyrinthe
La création d'un labyrinthe suit les étapes suivantes:
- Générer un graphe G représentant une grille de taille m*n
- Construire un arbre couvrant A de ce graphe
- Dessiner le labyrinthe en traçant un mur entre les sommets directement liés dans G et non dans A
1. Générer une grille de taille m * n
Un labyrinthe, composé de longueur × largeur cases numérotées par des couples (i, j), est représenté par un graphe (non orienté) dont les sommets sont étiquetés par des couples (i, j). Lorsqu’une case (i0, j0) communique avec une autre case voisine (i1, j1), alors il existe une arête entre les sommets (i0, j0) et (i1, j1) du graphe. Deux cases (ou sommets) sont particuliers, ce sont l’entrée (0,0) et la sortie du labyrinthe.
Soit le labyrinthe suivant :
Présentation de la structure de données représentant la géométrie d'un labyrinthe

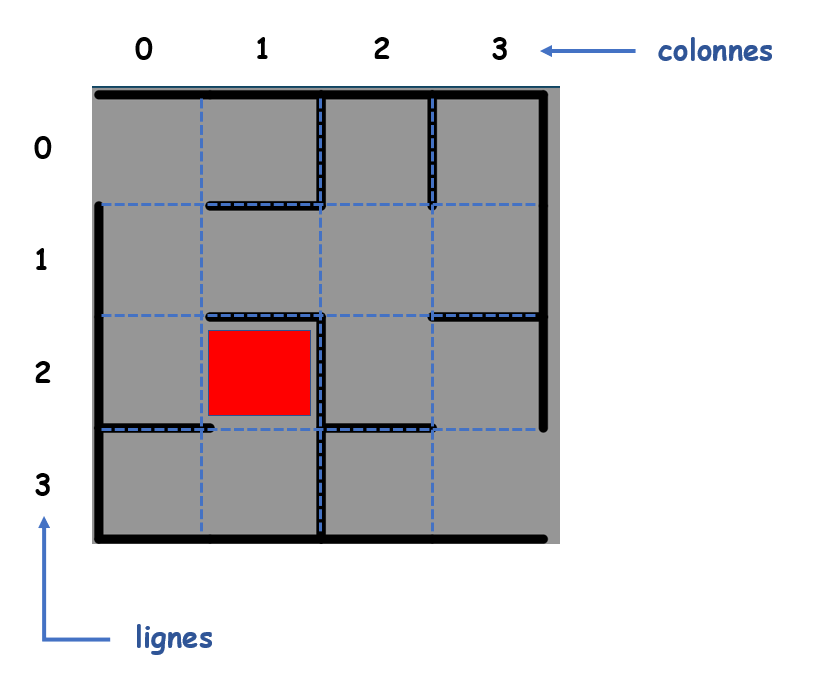

Le labyrinthe de taille 4x4 suivant :
est représenté par la matrice Python suivante :
grille =
[[[False, True, True, True], [False, False, False, True], [ False, False, True, False], [ False, False, True, False]],
[[ True, True, True, False], [ False, True, False, True], [ True, True, True, True], [ True, False, False, True]],
[[ True, True, False, False], [ False, False, True, True], [ True, True, False, False], [ False, False, True, True]],
[[ False, True, False, False], [ True, False, False, True], [ False, True, False, False], [ True, True, False, True]]]
Il s'agit d'une matrice de dimension 4x4 et l'élément grille[i][j], i et j étant deux entiers compris entre 0 et 3, décrit la géométrie de la case à l'intersection de la ligne i et de la colonne j.
Exemple :
une_case = grille[2][1] = [False, False, True, True] correspond à la case du labyrinthe à l'intersection de la ligne 2 et de la colonne 1.
Description des éléments de la liste représentant une_case = [False, False, True, True]:
- Indice 1 : valeur
False: booléen qui indique ici la présence d'un mur en haut de la case est présent. - Indice 2 : valeur
False: booléen qui indique ici la présence d'un mur à droite de la case est présent. - Indice 3 : valeur
True: booléen qui indique ici l'absence de mur en bas de la case est présent. - Indice 4 : valeur
True: booléen qui indique ici l'absence de mur à gauche de la case est présent.
2. Construire un arbre couvrant A de ce graphe
Qu'est ce qu'un arbre couvrant ?
Un arbre est un graphe à la fois connexe et sans cycle. Un arbre couvrant d'un graphe est un arbre inclus dans ce graphe et qui connecte tous les sommets du graphe.

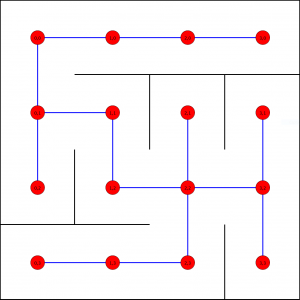

En plaçant un sommet sur chaque cellule de notre labyrinthe, et en reliant deux sommets par une arête si leurs cellules sont séparées par une porte, il devient possible de dessiner un arbre à partir de n'importe quel labyrinthe.
Sur notre graphe, un arête est donc un passage dans notre labyrinthe.
Question
Représenter l'arbre du graphe ci-dessus avec en étiquette les coordonnées de chaque noeud.
constuire l'arbre binaire
De nombreux algorithmes existent pour répartir toutes ces portes de manière à ce que toutes les cellules soient accessibles et qu'il n'existe qu'un unique chemin entre l'entrée et la sortie, dont le parcours en profondeur et l'algorithme de Kruskal. Chaque algorithme est différent et produit des labyrinthes visuellement différents.
L'algorithme du parcours en profondeur (ou "recursive backtracker" en anglais) commence sur une cellule aléatoire dans le labyrinthe. Il suffit ensuite de se diriger dans une direction aléatoire et de casse le mur face à soi, tout en marquant la cellule précédente comme visitée. Lorsque plus aucune direction n'est disponible, l'algorithme "remonte" à la position précédente : c'est le backtracking.
Cahier des charges :
Le modèle de représentation afin de modéliser des labyrinthes rectangulaires est une classe Labyrinthe qui contiendra les méthodes et les attributs suivants :
- un constructeur :
__init__(self, largeur, hauteur) - des attributs :
self.largeur, le nombre de colonnes de la grille etself.hauteur, le nombre de lignes définis dans le constructeur - un attribut :
self.grillereprésentant les cellules du labyrinthe.
Question
Écrire la méthode solution de la classe Labyrinthe (un parcours en profondeur) renvoyant un chemin permettant de se rendre d’une cellule de départ à une cellule d’arrivée. Vous testerez votre code dans le fichier labyrinthe.py.
Le code du programme :
class Cellule:
def __init__(self):
self.mur_bas = True # True signifie que le mur est fermé
self.mur_droit = True # False signifie que le mur est ouvert
class Labyrinthe:
def __init__(self, largeur, hauteur):
self.hauteur = hauteur
self.largeur = largeur
self.grille = [[Cellule() for j in range(largeur)] for i in range(hauteur)]
self.generation()
def solution(self, depart_ligne, depart_colonne, arrivee_ligne, arrivee_colonne):
"""
Renvoie la liste de directions à suivre pour se rendre de la cellule
(depart_ligne, depart_colonne) à la cellule (arrivee_ligne, arrivee_colonne).
Exemple de retour : ['n', 'e', 'e', 's', 'o']
"""
def generation(self):
nombre_cellules = self.largeur*self.hauteur
zones_cellules = list(range(nombre_cellules))
# Les cellules sont numérotées en ligne, avec les numéros 0 à
# largeur-1 sur la première ligne, largeur à 2*largeur-1 sur la
# deuxième ... jusqu'à hauteur*largeur-1 en bas à droite
murs_modifiables = list(range(2*nombre_cellules-self.largeur-self.hauteur))
# Tous les murs bas et droits sont modifiables sont ceux en bas ou à
# droite du labyrinthe. Ils sont numérotés en commençant par les murs
# verticaux dans le même ordre que les cellules. Les murs numéro 0 à
# self.largeur*self.hauteur-self.hauteur-1 sont les murs verticaux, et
# ceux allant de self.largeur*self.hauteur-self.hauteur à
# 2*self.largeur*self.hauteur-self.largeur-self.hauteur-1 les horizontaux.
indice_premier_non_modifiable = len(murs_modifiables)
# Lorsqu'un mur est choisi, on le met à la fin du tableau pour ne
# pas le rechoisir. Ce serait plus simple de le supprimer de la liste
# mais plus couteux car la suppression est en O(n).
modifications = 0
while modifications < nombre_cellules - 1:
indice_mur = rd.randrange(indice_premier_non_modifiable)
mur_candidat = murs_modifiables[indice_mur]
if self.modifier_mur(mur_candidat, zones_cellules):
modifications += 1
indice_premier_non_modifiable -= 1
murs_modifiables[indice_mur], murs_modifiables[indice_premier_non_modifiable] = \
murs_modifiables[indice_premier_non_modifiable], murs_modifiables[indice_mur]
def fusionner_zones(zones_cellules, indice_cellule1, indice_cellule2):
zone1 = zones_cellules[indice_cellule1]
zone2 = zones_cellules[indice_cellule2]
for i in range(len(zones_cellules)):
if zones_cellules[i] == zone2:
zones_cellules[i] = zone1
def modifier_mur(self, mur_candidat, zones_cellules):
# Le mur sépare cellule1 et cellule2
mur_vertical = (mur_candidat < self.largeur*self.hauteur-self.hauteur)
if mur_vertical:
ligne_cellule1 = mur_candidat//(self.largeur-1)
colonne_cellule1 = mur_candidat%(self.largeur-1)
indice_cellule1 = ligne_cellule1*self.largeur + colonne_cellule1
indice_cellule2 = indice_cellule1 + 1
else:
ligne_cellule1 = (mur_candidat-(self.largeur*self.hauteur-self.hauteur))//self.largeur
colonne_cellule1 = (mur_candidat-(self.largeur*self.hauteur-self.hauteur))%self.largeur
indice_cellule1 = mur_candidat-(self.largeur*self.hauteur-self.hauteur)
indice_cellule2 = indice_cellule1 + self.largeur
if zones_cellules[indice_cellule1] != zones_cellules[indice_cellule2]:
Labyrinthe.fusionner_zones(zones_cellules, indice_cellule1, indice_cellule2)
if mur_vertical:
self.grille[ligne_cellule1][colonne_cellule1].mur_droit = False
else:
self.grille[ligne_cellule1][colonne_cellule1].mur_bas = False
return True
else: # les deux cellules sont déjà dans la même zone, on ne supprime pas le mur
return False
class GfxHMI(tk.Tk):
def __init__(self, largeur, hauteur):
self.largeur = largeur
self.hauteur = hauteur
self.maze = Labyrinthe(largeur, hauteur)
tk.Tk.__init__(self)
self.canevas = tk.Canvas(self, height=self.hauteur*COTE_CASE+1, width=self.largeur*COTE_CASE+1,
borderwidth=0, highlightthickness=0, bg='ivory')
self.dessine_labyrinthe()
self.porte = self.canevas.create_rectangle(2, 2, COTE_CASE-1, COTE_CASE-1, fill='brown')
self.porte_ligne, self.porte_colonne = 0, 0
self.tresor_ligne, self.tresor_colonne = hauteur-1, largeur-1
self.tresor = self.canevas.create_oval((largeur-1)*COTE_CASE+2, (hauteur-1)*COTE_CASE+2, largeur*COTE_CASE-2, hauteur*COTE_CASE-2, fill='yellow')
self.canevas.bind("<Button-1>", self.placement)
self.canevas.pack(padx=5, pady=5, side=tk.TOP)
tk.Button(self, text='Entrée', command=self.souris_entree).pack(side=tk.LEFT, padx=5, pady=5)
tk.Button(self, text='Trésor', command=self.souris_tresor).pack(side=tk.LEFT, padx=5, pady=5)
tk.Button(self, text='Solution', command=self.solution).pack(side=tk.RIGHT, padx=5, pady=5)
self.placer_entree = True
self.placer_tresor = False
self.trace_du_chemin = None # conserve la variable tracé pour pouvoir effacer le chemin
def dessine_cellule(self, i, j, cellule):
if cellule.mur_droit:
self.canevas.create_line((j+1)*COTE_CASE, i*COTE_CASE+1, (j+1)*COTE_CASE, (i+1)*COTE_CASE+1)
if cellule.mur_bas:
self.canevas.create_line(j*COTE_CASE+1, (i+1)*COTE_CASE, (j+1)*COTE_CASE+1, (i+1)*COTE_CASE)
def dessine_labyrinthe(self):
self.canevas.create_line(0, self.hauteur*COTE_CASE, 0, 0, self.largeur*COTE_CASE, 0, fill='black')
for i in range(self.hauteur):
for j in range(self.largeur):
self.dessine_cellule(i, j, self.maze.grille[i][j])
def placement(self, event):
colonne = event.x//COTE_CASE
ligne = event.y//COTE_CASE
if self.placer_entree:
objet = self.porte
self.porte_ligne = ligne
self.porte_colonne = colonne
else:
objet = self.tresor
self.tresor_ligne = ligne
self.tresor_colonne = colonne
self.canevas.coords(objet, colonne*COTE_CASE+2, ligne*COTE_CASE+2, (colonne+1)*COTE_CASE-2, (ligne+1)*COTE_CASE-2)
def souris_entree(self):
self.placer_entree = True
self.placer_tresor = False
def souris_tresor(self):
self.placer_entree = False
self.placer_tresor = True
def tracer_chemin(self, depart_ligne, depart_colonne, chemin):
x = depart_colonne*COTE_CASE + COTE_CASE//2
y = depart_ligne*COTE_CASE + COTE_CASE//2
coordonnees_chemin = [x, y]
for direction in chemin:
if direction == 'n':
y -= COTE_CASE
elif direction == 's':
y += COTE_CASE
elif direction == 'e':
x += COTE_CASE
else:
x -= COTE_CASE
coordonnees_chemin.extend([x, y])
self.canevas.delete(self.trace_du_chemin)
self.trace_du_chemin = self.canevas.create_line(*coordonnees_chemin, fill='blue', width=2)
def solution(self):
chemin_solution = self.maze.solution(self.porte_ligne, self.porte_colonne, self.tresor_ligne, self.tresor_colonne)
self.tracer_chemin(self.porte_ligne, self.porte_colonne, chemin_solution)
class Affichage(tk.Tk):
def __init__(self, labyrinthe):
largeur = self.largeur = len(labyrinthe.grille[0])
hauteur = self.hauteur = len(labyrinthe.grille)
self.maze = labyrinthe
tk.Tk.__init__(self)
self.canevas = tk.Canvas(self, height=self.hauteur*COTE_CASE+1, width=self.largeur*COTE_CASE+1,
borderwidth=0, highlightthickness=0, bg='ivory')
self.dessine_labyrinthe()
self.porte = self.canevas.create_rectangle(2, 2, COTE_CASE-1, COTE_CASE-1, fill='brown')
self.porte_ligne, self.porte_colonne = 0, 0
self.tresor_ligne, self.tresor_colonne = hauteur-1, largeur-1
self.tresor = self.canevas.create_oval((largeur-1)*COTE_CASE+2, (hauteur-1)*COTE_CASE+2, largeur*COTE_CASE-2, hauteur*COTE_CASE-2, fill='yellow')
self.canevas.pack(padx=5, pady=5, side=tk.TOP)
def dessine_cellule(self, i, j, cellule):
if cellule.mur_droit:
self.canevas.create_line((j+1)*COTE_CASE, i*COTE_CASE+1, (j+1)*COTE_CASE, (i+1)*COTE_CASE+1)
if cellule.mur_bas:
self.canevas.create_line(j*COTE_CASE+1, (i+1)*COTE_CASE, (j+1)*COTE_CASE+1, (i+1)*COTE_CASE)
def dessine_labyrinthe(self):
self.canevas.create_line(0, self.hauteur*COTE_CASE, 0, 0, self.largeur*COTE_CASE, 0, fill='black')
for i in range(self.hauteur):
for j in range(self.largeur):
self.dessine_cellule(i, j, self.maze.grille[i][j])
if __name__=='__main__':
GfxHMI(20, 10).mainloop()
