A2 : Algorithme sur les graphes
Parcours d’un graphe en largeur d'abord
Pour tester votre algorithme, il est plus simple de d'impléter un graphe exemple sous la forme d'une liste d'adjacence.
VARIABLES
depart : noeud (origine)
graph : un graphe (liste des voisins)
noeud : noeud
voisin : noeud
file : file (liste vide au départ)
visites : liste
nonvisites : liste
DEBUT
bfs(graph, depart) :
visites ← liste vide
chemin ← liste vide
enfiler depart dans chemin
TANT QUE chemin n'est pas vide :
noeud ← defiler(chemin)
SI noeud n'appartient pas à visites :
ajouter noeud à visites
nonvisites ← listes des voisins de noeud non visités
POUR chaque s dans nonvisites :
ajouter s dans chemin à la 1ère position
FIN POUR
FIN SI
FIN TANT QUE
Renvoyer visites
FIN
def bfs(graph, depart):
visited = []
file=[]
file.append(depart)
while file:
node = file.pop()
if node not in visited:
visited.append(node)
unvisited = [n for n in graph[node] if n not in visited]
for s in unvisited:
file.insert(0, s)
return visited
ma_liste = {'A': ['B', 'C'],
'B': ['A', 'D', 'E'],
'C': ['A', 'D'],
'D': ['B', 'C', 'E'],
'E': ['B', 'D', 'F', 'G'],
'F': ['E', 'G'],
'G': ['E', 'F', 'H'],
'H': ['G']}
print(bfs(ma_liste, 'E'))
Parcours d’un graphe en profondeur d'abord : (Pseudo-code)
Pour tester votre algorithme, il est plus simple de d'impléter un graphe exemple sous la forme d'une liste d'adjacence.
VARIABLES
graph: un graphe (liste des voisins)
depart : noeud
voisin : noeud
DEBUT
dfs(graph, depart, visites = None) :
SI visites est None :
visites ← liste vide
FIN SI
Ajouter depart à visites
POUR chaque voisin de depart :
SI voisin n est pas visité :
dfs(graph, voisin, visites)
FIN SI
FIN POUR
Renvoyer visites
FIN
def bfs(graph, depart):
visited = []
file=[]
file.append(depart)
while file:
node = file.pop()
if node not in visited:
visited.append(node)
unvisited = [n for n in graph[node] if n not in visited]
for s in unvisited:
file.insert(0, s)
return visited
def pfs(graph, depart, visited=None):
if visited==None:
visited = []
visited.append(depart)
for v in graph[depart]:
if v not in visited:
pfs(graph, v, visited)
return visited
ma_liste = {'A': ['B', 'C'],
'B': ['A', 'D', 'E'],
'C': ['A', 'D'],
'D': ['B', 'C', 'E'],
'E': ['B', 'D', 'F', 'G'],
'F': ['E', 'G'],
'G': ['E', 'F', 'H'],
'H': ['G']}
print(pfs(ma_liste, 'E'))
print(bfs(ma_liste, 'E'))

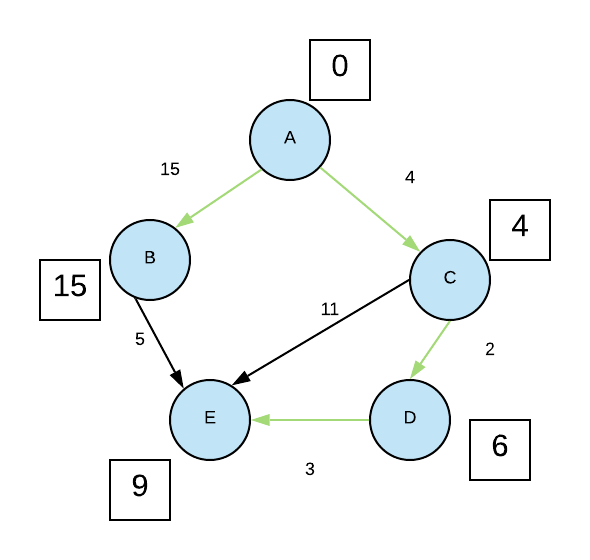

Recherche du chemin le plus court : Algorithme de Dijkstra
Dans le programme suivant, la fonction deque importée du module collections représente une fil à double entrée. C'est- à dire qu'il est possible d'enfiler et de défiler à gauche comme à droite.
from collections import deque
def dijkstra(graph, vertex):
queue = deque([vertex])
distance = {vertex: 0}
while queue:
t = queue.popleft()
print("On visite le sommet " + str(t))
for voisin in graph[t]:
queue.append(voisin)
nouvelle_distance = distance[t] + graph[t][voisin]
if(voisin not in distance or nouvelle_distance < distance[voisin]):
distance[voisin] = nouvelle_distance
print("Met à jour le sommet " + str(voisin) + " avec la distance : " + str(nouvelle_distance))
return distance
#Liste d'ajacence du graphe
graph = {'A':{'B':15,'C':4},'B':{'E':5},'C':{'E':11,'D':2},'D':{'E':3},'E':{}}
distance = dijkstra(graph,'A')
print("Distances" + str(distance))
Sortie de l'exécution du programme
On visite le sommet A
Met à jour le sommet B avec la distance : 15
Met à jour le sommet C avec la distance : 4
On visite le sommet B
Met à jour le sommet E avec la distance : 20
On visite le sommet C
Met à jour le sommet E avec la distance : 15
Met à jour le sommet D avec la distance : 6
On visite le sommet E
On visite le sommet E
On visite le sommet D
Met à jour le sommet E avec la distance : 9
On visite le sommet E
Distances{'A': 0, 'B': 15, 'C': 4, 'E': 9, 'D': 6}
A faire :
1. Dijkstra
Modifier la fonction dijkstra pour qu'elle renvoie le chemin le plus court d'un sommet de départ à un sommet arrivé.
Exemple :
dijkstra(graph,'A', 'E')
>>> ['A', 'C', 'D', 'E']
2. Recherche de chemins dans un graphe
Le loup,la chèvre,un chou et un passeur .... Sur la rive d'un fleuve se trouvent un loup,une chèvre,un chou et un passeur. Le problème consiste à tous les faire passer sur l'autre rive à l'aide d'une barque,menée par le passeur,en respectant les règles suivantes :
- la chèvre et le chou ne peuvent pas rester sur la même rive sans le passeur;
- la chèvre et le loup ne peuvent pas rester sur la même rive sans le passeur;
- le passeur ne peut mettre qu'un seul "passager" avec lui.
On décide de représenter le passeur par la lettre P,la chèvre par la lettre C,le loup par L et le chou par X.
Q1. Représenter ce problème à l'aide d'un graphe où les sommets sont tous les états possibles sur la rive de départ (par exemple,"PLCX" est un sommet représentant le fait que tous sont sur la rive de départ.)
Q2. Trouver une solution au problème en indiquant chacun des déplacements (si possible une solution avec le moins de déplacements possibles).
3. Algorithmes de recherche d'un chemin entre deux sommets
Implémentez en Python une fonction Python nommée cherche_chemin(graphe,depart,arrivee) qui recherche et retourne un chemin (s'il existe) entre les sommets depart et arrivee dans le graphe graphe à partir de l'algorithme suivant :
Fonction cherche_chemin(graphe,depart,arrivee)
P ← pile vide
empiler le couple (depart,[depart]) dans P
Tant que P n'est pas vide faire
(sommet,chemin) ← tête de P
listes_nouveaux_sommets_voisins ← liste des sommets adjacents à sommet qui ne sont pas dans chemin
Pour un_sommet dans listes_nouveaux_sommets_voisins
Si un_sommet = arrivee alors
retourner chemin + [un_sommet]
sinon
empiler (un_sommet,chemin + [un_sommet])
FinSi
FinPour
FinTantQue
FinFonction

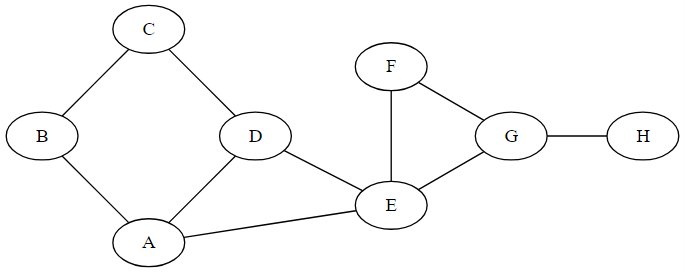

On testera la fonction Python cherche_chemin(graphe,depart,arrivee) avec le graphe du début :
représenté par sa liste d'adjacence :
'graphe = {"A":("B","D","E"),"B":("A","C"),"C":("B","D"),"D":("A","C","E"),"E":("A","D","F","G"),"F":("E","G"),"G":("E","F","H"),"H":("G")} et avec tous les couples possibles (depart,arrivee).
Q1. Vérifiez si les chemins proposés sont de plus courte distance. Si ce n'est pas le cas,citez des chemins donnés par la fonction Python qui ne sont pas de plus courte distance.
Q2. A partir de la fonction précédente, proposez une autre fonction cherche_tous_chemins(graphe,depart,arrivee) qui retourne la liste de tous les chemins entre deux sommets.
Q3. Complétez la fonction qui retourne la liste de tous les chemins entre deux sommets pour créer une fonction nommée cherche_chemin_plus_court(graphe,depart,arrivee) qui retourne le plus court chemin entre deux sommets.
